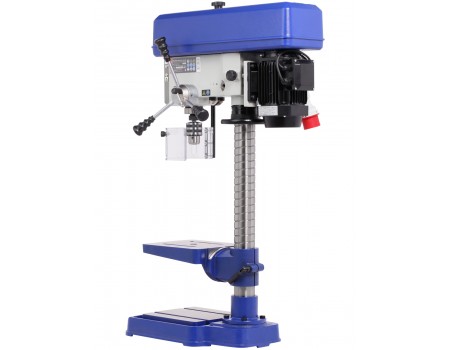

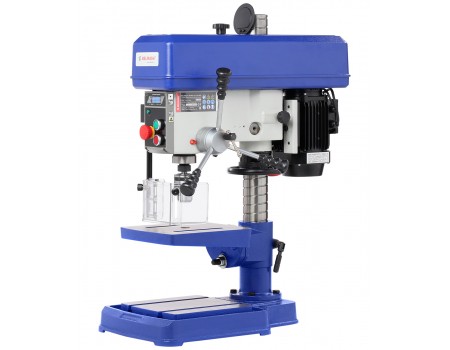

Станок сверлильный вертикальный BELMASH MDP410-16P/400 (S249A)

Станок BELMASH MDP410-16P/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

Особенности

• Работа с мягкими, твердыми металлами и древесиной

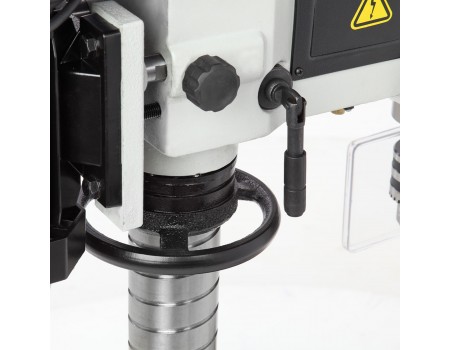

• Регулировка положения сверлильной головки по высоте
• Основание, корпус головки, стол и и опорный маховик выполнены из чугуна
• Регулировка рабочего стола по высоте и настройка угла наклона от -45 до +45 градусов
• Пазы для установки тисков (на рабочем столе и основании)
• Лазерный указатель и подсветка
• Кнопка аварийного отключения

Конструкция

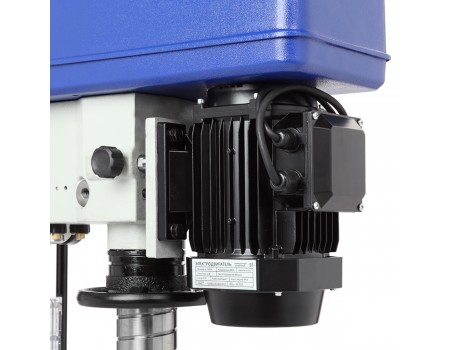

Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки TH-015T). Электродвигатель асинхронный, мощность 750 Вт, режим работы S1. Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

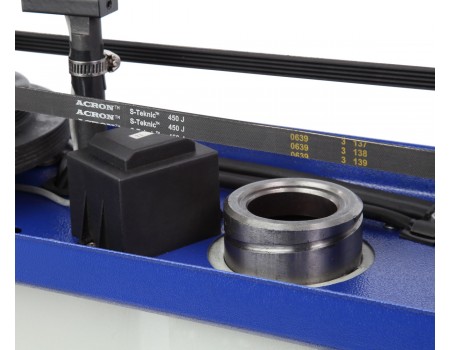

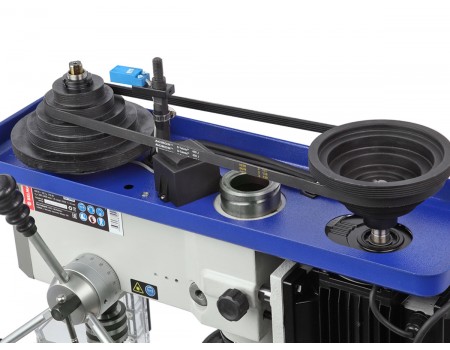

Станок способен сверлить отверстия с максимальным диаметром до 20 мм (в металле) и до 50 мм (в древесине). Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели пять: 200, 580, 960, 1550 и 2400 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

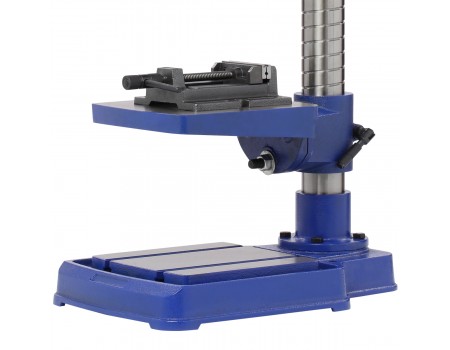

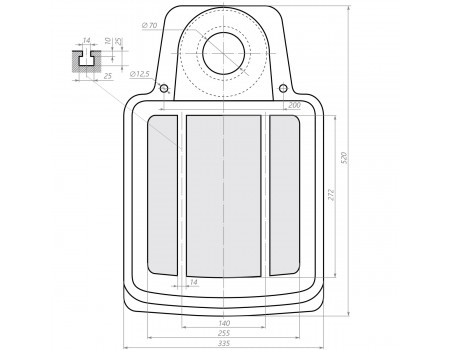

Рабочий стол имеет размер 277×246 мм, возможность наклона от - 45 до +45 градусов, регулировку по высоте и два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 30 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 345×520 мм, а Т-образные пазы позволят надежно закрепить заготовку.

Максимальное расстояние между шпинделем и основанием составляет 530 мм, расстояние от колонны до оси шпинделя составляет 205 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 5.5 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 90 мм.

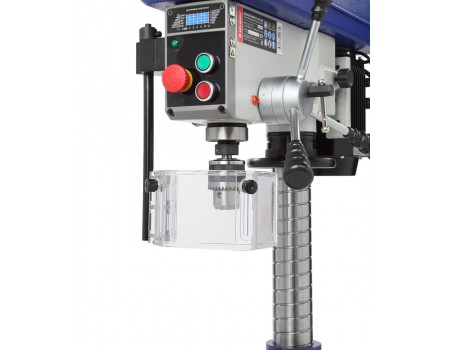

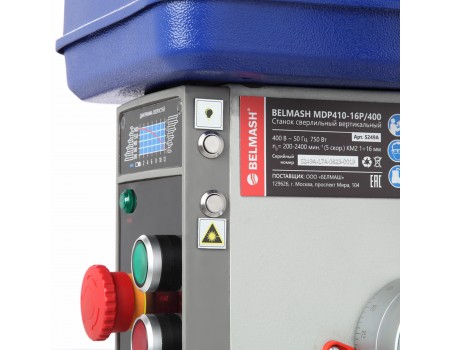

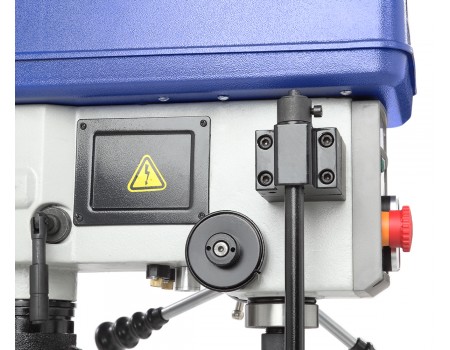

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
