Станок фрезерно-сверлильный BELMASH BM-25/400 (S341A)

Фрезерно-сверлильный станок BELMASH BM-25/400 предназначен для механической обработки путем снятия стружки. Работает со сталью, чугуном, цветными металлами, пластмассой. Станок совмещает операции сверления и фрезерования, что позволяет выполнять несколько видов обработки на одном оборудовании.

Основные операции:

• сверление глухих и сквозных отверстий
• рассверливание, зенкование и развертывание
• торцевое и контурное фрезерование
• выборка пазов и канавок

Станок используется в мелкосерийном производстве, ремонтных мастерских и частных мастерских. Он позволяет выполнять широкий спектр работ, когда требуется как сверление, так и фрезерование, но нет возможности использовать два отдельных станка.

Особенности

• Станок объединяет операции сверления и фрезерования и экономит пространство мастерской
• 12 скоростей вращения шпинделя в диапазоне 100–2150 об/мин позволяют подобрать режим обработки для различных материалов
• Станина и основные узлы выполнены из чугуна, что повышает устойчивость станка и снижает вибрации при работе
• Координатный стол позволяет точно позиционировать заготовку относительно режущего инструмента
• В комплектацию входит сверлильный патрон и переходная втулка КМ3–КМ2, что позволяет использовать популярную оснастку

Конструкция

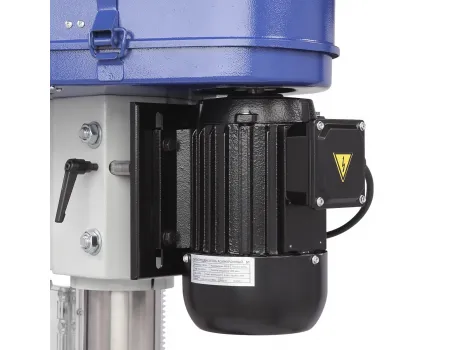

Станок оснащён трёхфазным асинхронным двигателем мощностью 1100 Вт, рассчитанным на питание от сети 400 В и продолжительный режим работы. Номинальная частота вращения вала составляет 1400 об/мин.

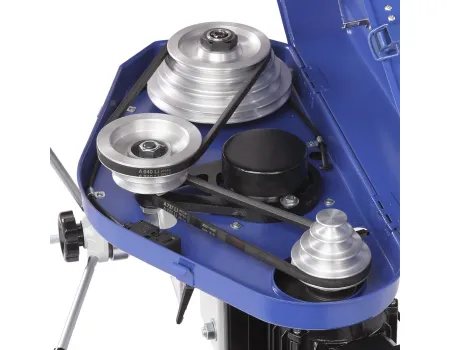

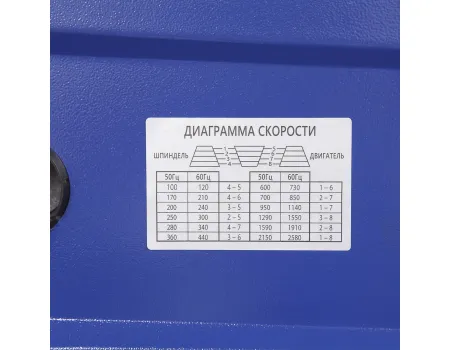

Передача вращения на шпиндель осуществляется ременной передачей с двумя клиновыми ремнями. Перестановка ремней по ручьям шкивов обеспечивает 12 скоростей вращения в диапазоне 100–2150 об/мин. Такая схема снижает вибрации и шум, обеспечивает стабильную передачу крутящего момента и защищает узлы станка при перегрузке.

Шпиндель установлен на высокоточных подшипниках, что гарантирует минимальное радиальное биение, не более 0,01 мм. Посадка инструмента выполнена с конусом Морзе 3. Это стандартный тип соединения, позволяющий использовать широкий спектр оснастки.

Ход шпинделя составляет 90 мм, что обеспечивает достаточный диапазон перемещения при сверлении и фрезеровании. В комплект входит переходная втулка КМ3–КМ2, позволяющая применять инструмент с конусом Морзе 2. Диаметр зажимаемого инструмента в патроне — от 1 до 16 мм.

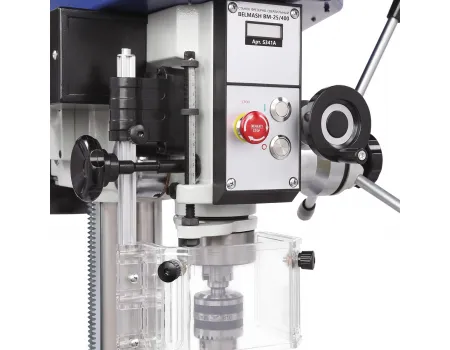

 Шпиндельная головка выполнена из чугуна и может поворачиваться вокруг вертикальной оси на 360°. Это позволяет выполнять обработку под различными углами без переустановки заготовки.

Станок оснащён двумя системами ручной подачи шпинделя:

• точная подача с шагом 2,5 мм/об. для плавного и контролируемого усилия подачи. Лимбы с ценой деления 0,05 мм позволяет оператору визуально контролировать перемещение шпинделя с высокой точностью.
• быстрая подача с шагом 88 мм/об. для подвода инструмента к заготовке

Для повторяемых операций предусмотрена шкала глубины сверления с диапазоном 0–120 мм.

Основой координатного стола служит прочная плита из чугуна с рабочей поверхностью размером 595х195 мм и толщиной 55 мм. Стол выполнен по классической крестовой схеме, что позволяет перемещать заготовку в двух взаимно перпендикулярных направлениях для точной обработки отверстий и пазов.
Механизм перемещения:
- продольный ход — 355 мм
- поперечный ход — 115 мм

За один оборот маховика стол перемещается на 2,5 мм. Лимбы с делением 0,05 мм позволяют точно задавать перемещение заготовки без использования измерительных инструментов.

На поверхности стола расположены три Т-образных паза для установки тисков и других приспособлений, что обеспечивает надежную фиксацию деталей различной формы. Геометрия пазов (Ш1хШ2хГ): 14х26х22 мм, где 14 мм — ширина направляющей части паза, 26 мм — ширина нижней части, а 22 мм — его глубина.

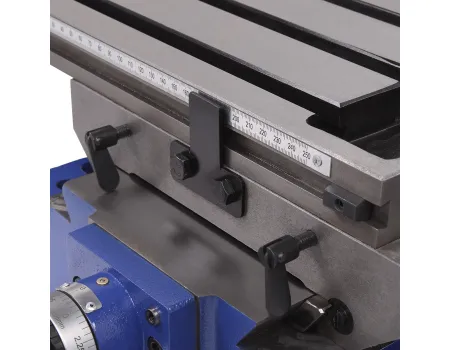

Для удобства настройки стол оснащен линейкой продольного хода. Ее ключевая особенность — шкала с диапазоном ±250 мм. Это позволяет вести отсчет положения детали от центра стола в обе стороны.

Станок обеспечивает сверление отверстий диаметром до 25 мм в чугуне и до 20 мм в стали. Для фрезерных работ предусмотрено использование торцевых фрез диаметром до 63 мм и концевых фрез диаметром до 13 мм, что позволяет обрабатывать заготовки различных конфигураций.

Максимальная высота устанавливаемой детали ограничена расстоянием между шпинделем и столом, которое составляет до 380 мм. Это даёт возможность обрабатывать относительно высокие заготовки без необходимости их переустановки

Габариты заготовки в горизонтальной плоскости определяются вылетом шпинделя: расстояние от его оси до колонны достигает 202 мм, а до основания колонны — 185 мм.
